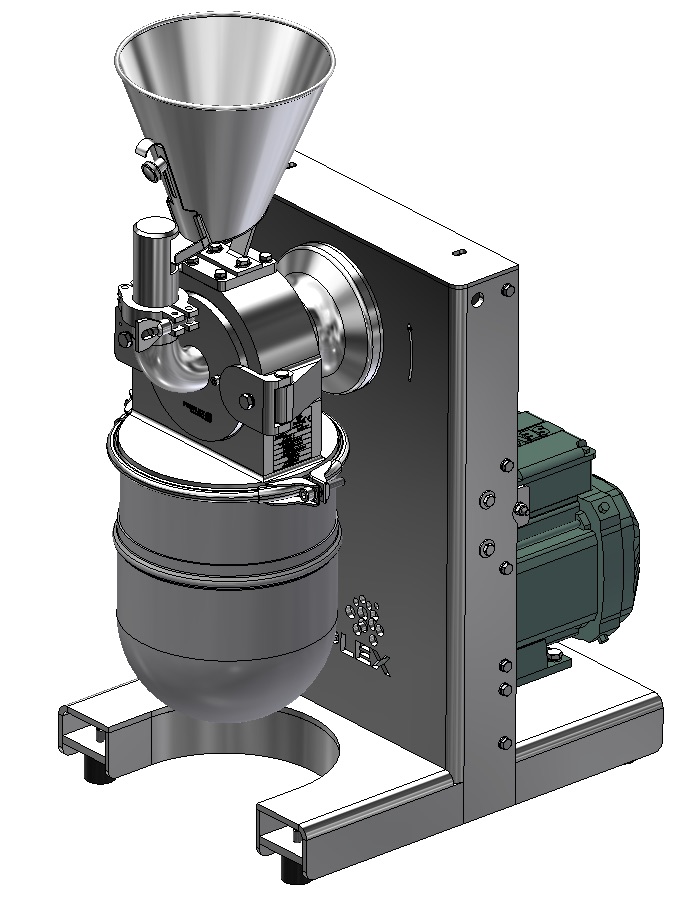

Broyeur de laboratoire universel FNG
Broyeur à impact avec possibilité d’adapter différents outils de broyage (marteaux, pales, broches) permettant de traiter différents produits avec différentes granulométries dans un même corps de broyage.
Le corps principal est réalisé en acier inoxydable 316L usiné monobloc, il est destiné aux petites installations de broyage en laboratoire. Le FNG-00 a été conçu pour pouvoir être installé sur une table. Le moteur et la transmission du broyeur sont totalement fermés. Plus petit, plus compact, il possède néanmoins les mêmes caractéristiques qu’un broyeur Forplex Nouvelle Génération : vitesse variable, changement de plateau facile, etc.
Principe de fonctionnement
Le produit est introduit au centre du broyeur.
Le broyage est obtenu par percussion et projection entre les organes mobiles du rotor tournant à grande vitesse et les organes fixes.
Le réglage de la finesse du produit à broyer est déterminé en fonction:
- Des équipements de broyage

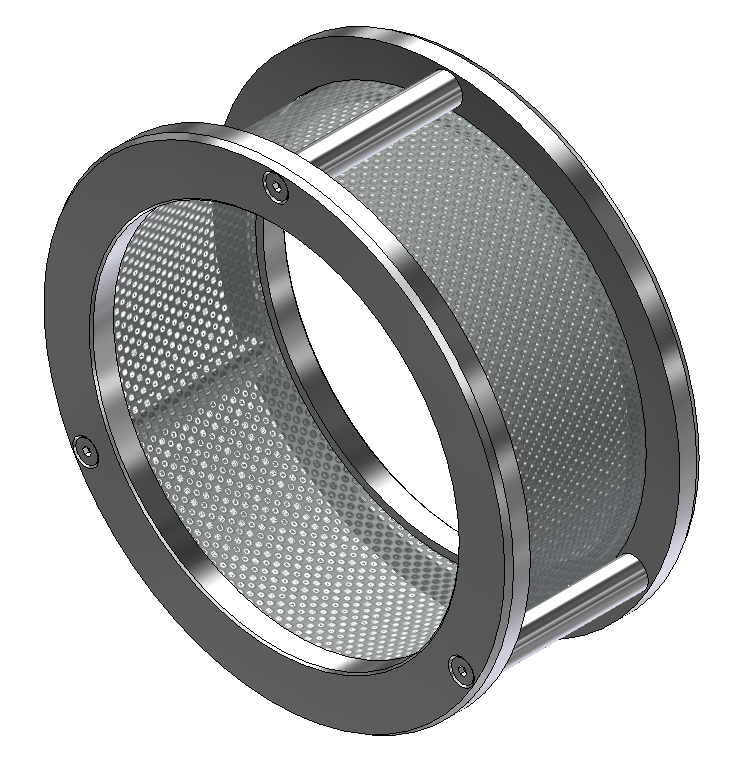

- De la perforation et du type de couronne tamisante
- Du débit d’alimentation
- Du débit d’air
- De la vitesse de rotation (maxi 150 m/s)
Le changement d’un des paramètres modifiera la courbe granulométrique du produit fini.
Sécurité
- Ligne d’arbre sous fourreau
- Insufflation air / azote sur le palier avant pour supprimer tout risque de pollution en cas d’utilisation multi-produit
- Système de sécurité d’ouverture de porte
Options
- Version acier inoxydable 304L ou 316L (autre version sur demande)
- Version résistant à une surpression d’explosions (10 bars absolus)
- Poli miroir, Ra ≤ 0.2 max. pour les parties en contact avec le produit
- Doigt de gant dans le corps pour sonde de température
- Blindage intérieur interchangeable
- Blocage de la ligne d’arbre pour démontage fréquent des organes de broyage
- Construction répondant aux critères GMP pharmaceutiques
- Linear rotation speed: maxi 150m/s
Construction générale
- Construction acier mécano-soudé
- Porte montée sur charnière à plusieurs points de fermeture assurant une étanchéité optimale
Caractéristiques
- Débit (l/h) : 0 à 50 l/h
- Granulométrie : 5mm à 50µm
- Lots à broyer : 0 à 10 kg/h
- Alimentation éléctrique : 380 Volts
Des essais en laboratoire au succès commercial
Personnalisez votre broyeur de laboratoire en fonction de vos essais.

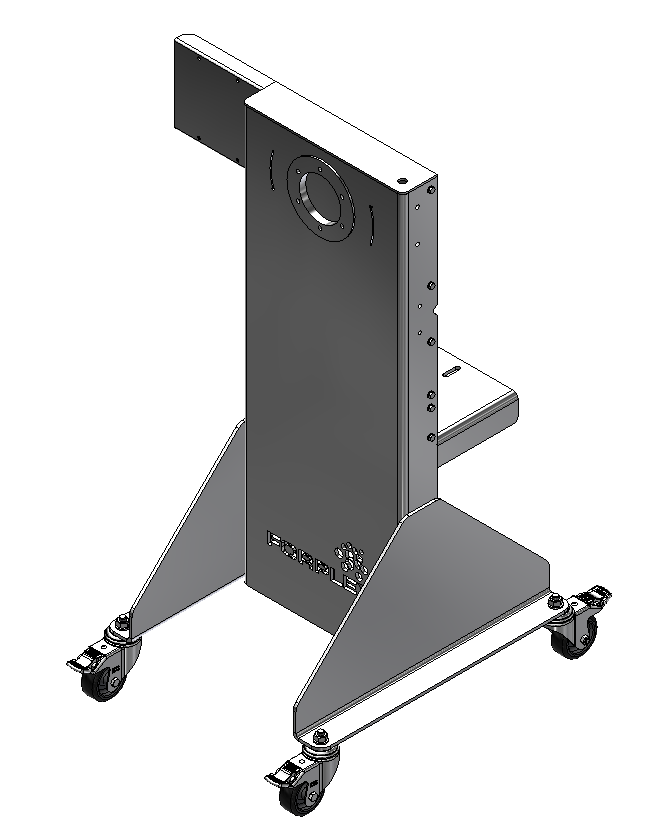

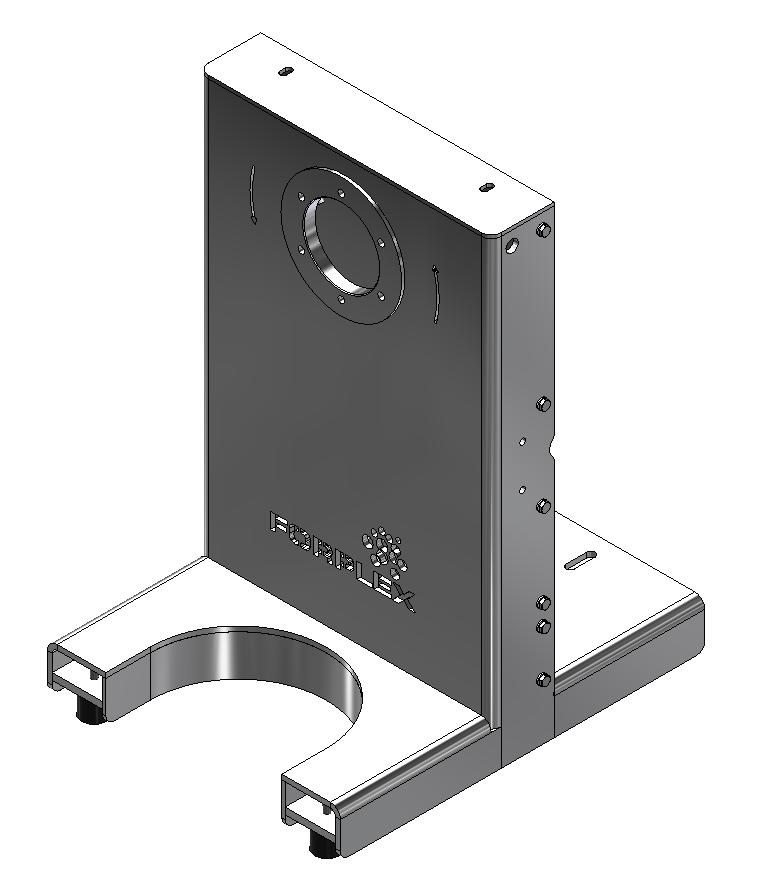

Châssis

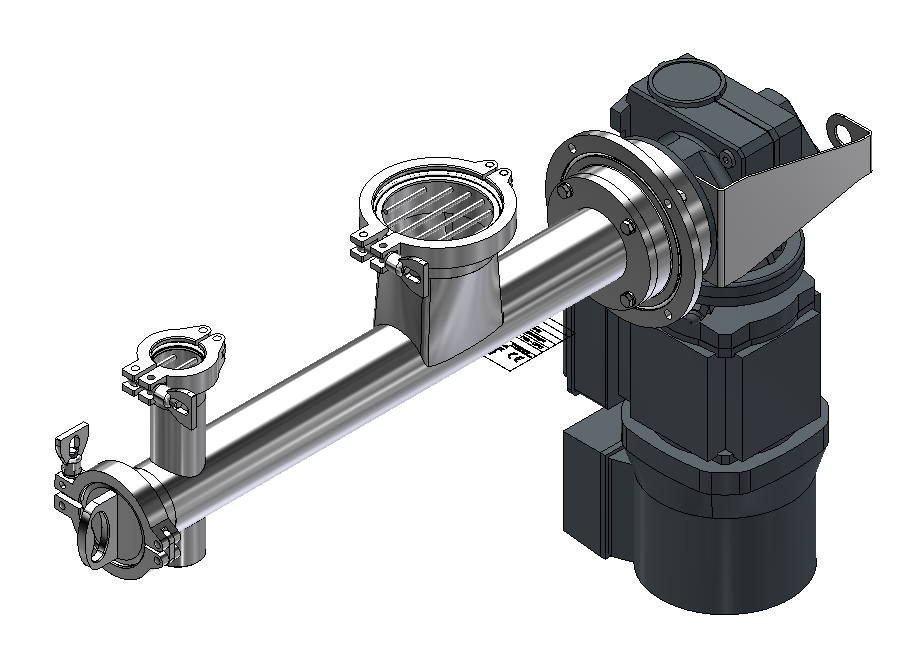

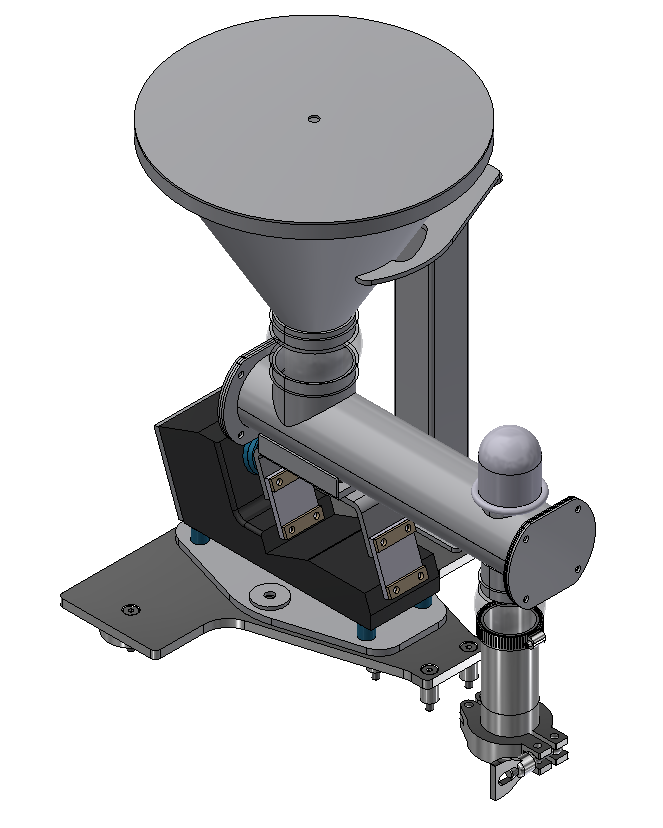

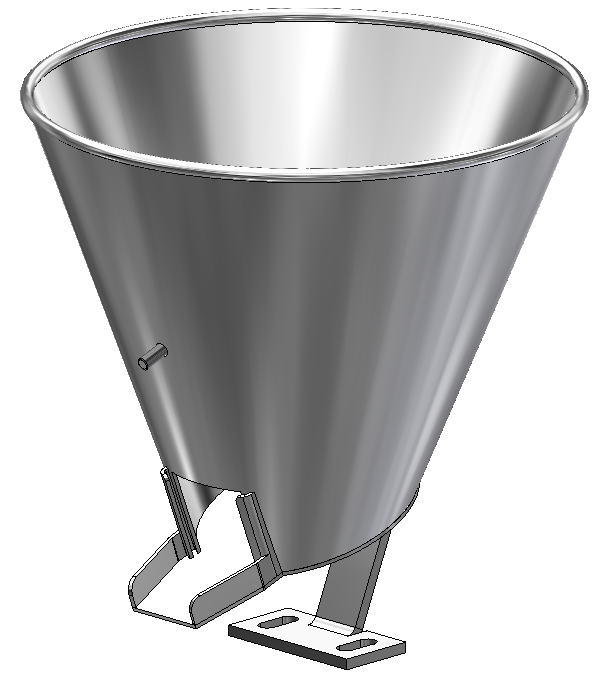

Trémies

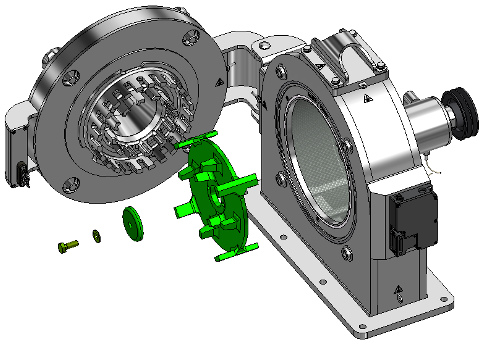

Outils de broyage

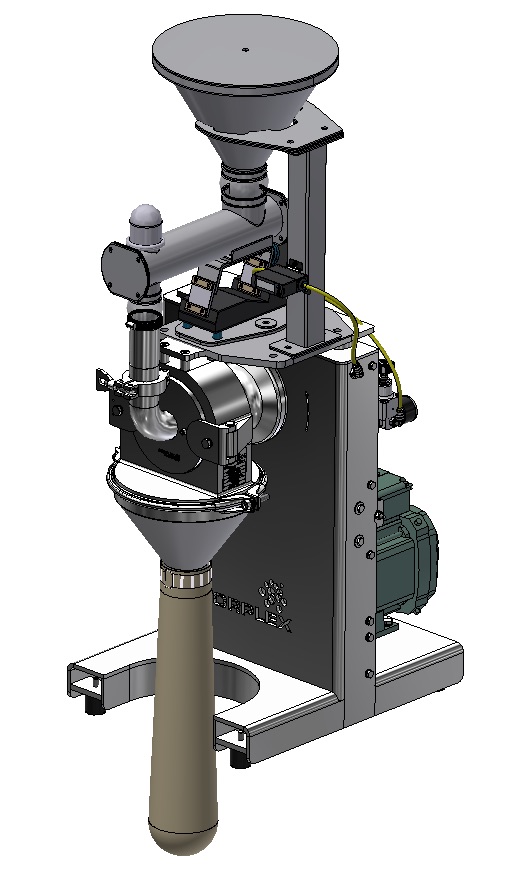

Broyeur standard

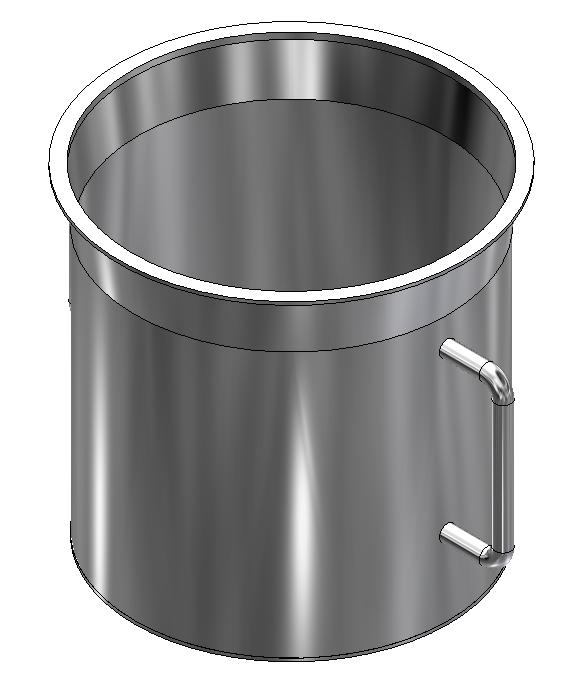

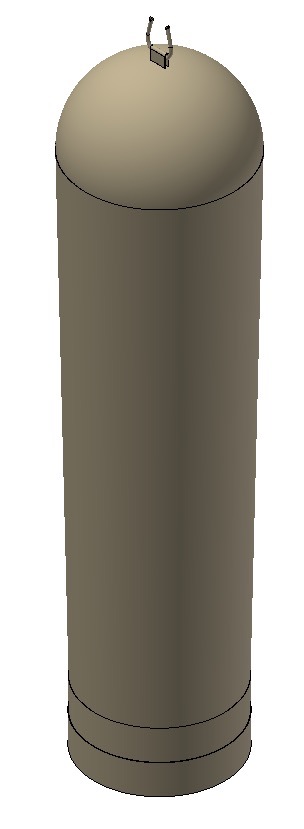

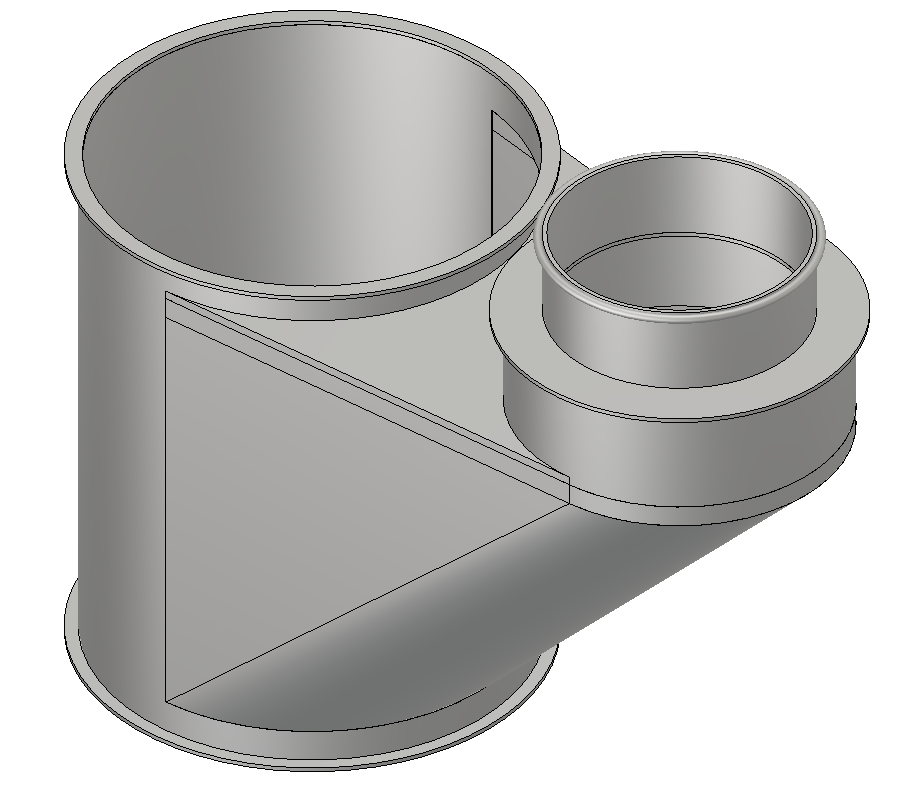

Sorties produit
Différentes versions
Broches ou marteaux ?
On vous aide à choisir.

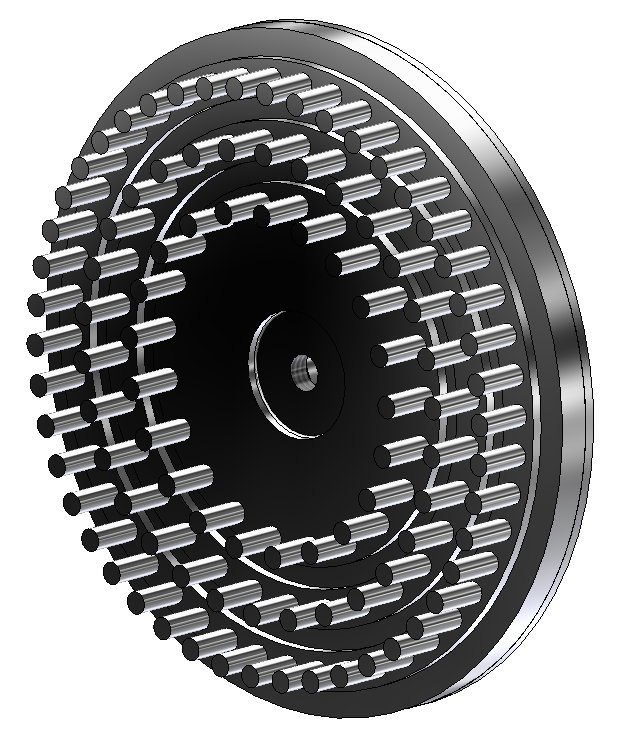

Plateaux broches
- Broyage fin et ultra fin
- Matières sèches, non-colmatantes, cassantes, faciles à broyer.
- Dispersion de grains très fins agglomérés.
- Mélange intensif de différents composants par broyage simultané.
- Ce dispositif n’utilise pas de couronne tamisante, évitant ainsi les risques de colmatage.
- La finesse de broyage est essentiellement déterminée par la vitesse de rotation.

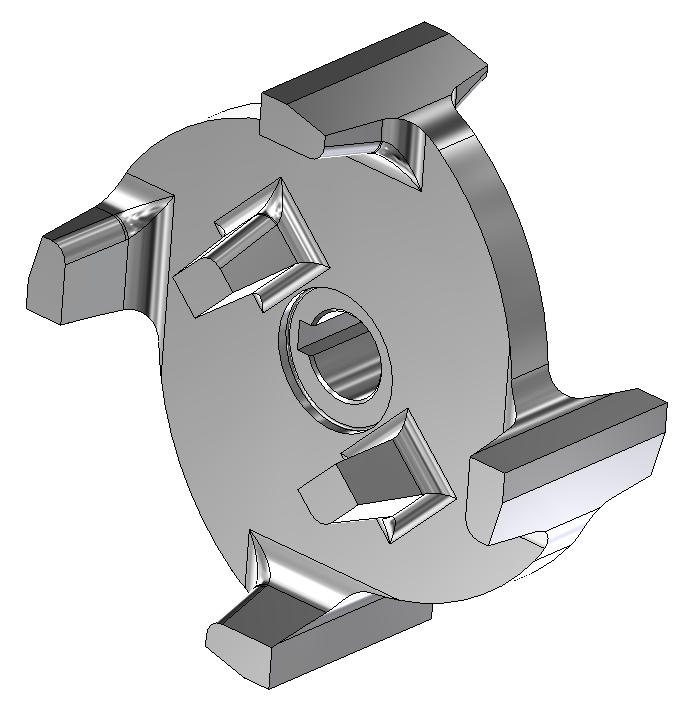

Plateaux marteaux
- Broyage fin, mi-fin, grossier et préliminaire.
- Matières friables à mi-dures, cristallines, cassantes, grasses et fibreuses.
- Sans couronne tamisante, le broyeur est utilisé comme broyeur primaire (granulateur / concasseur)
- La granulométrie du produit est contrôlée en fonction de la vitesse du rotor, des perforations et de la conception de la couronne tamisante.

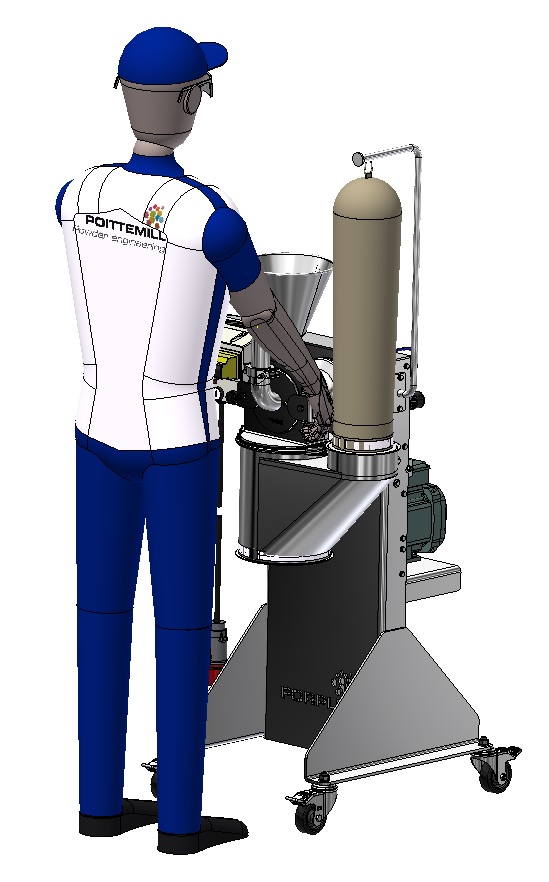

Le broyeur FNG existe aussi en version station complète avec écran digital et système de recettes pour vos essais.
Les laboratoires de recherche et de développement dans les industries pharmaceutique, cosmétique ou agro-alimentaire souhaitent des petits équipements de broyage permettant de faire des tests de broyabilité de leur produits pour pouvoir envisager une production à plus grande échelle.
En tenant compte des exigences les plus importantes des bureaux de r&D et des laboratoires, FORPLEX a repensé en totalité son équipement de laboratoire FNG00 afin de proposer une installation répondant aux standards en matière de sécurité, d’ergonomie, de certification ou de non-contamination.
Entièrement nettoyable à l’eau (resistance IP65, intérieur étanche), facilement démontable sans outils, et bénéficiant d’une utilisation simplifiée, la station de broyage FNG00 est adaptée à tous les profils d’utilisateurs.
Polyvalent
Outils de broyage interchangeables
Fonctionne par recettes
Chaque façon de broyer un produit peut-être enregistré sur l’écran tactile
Compact
Peut passer par une porte standard grâce à sa taille réduite
Ergonomique
Toutes les actions sont à hauteur d’homme avec absence de pièces lourdes
Nettoyage aisé
Unité facilement démontable, étanche et résistante à l’eau (IP65)
Mobilité aisée
Déplacement sur roues ou sur palette
Sécurité renforcée
Impossibilité d’avoir un accident avec des pièces en mouvement
Facile à démarrer
Il suffit d’une prise de courant 400 volts et d’une arrivée d’air comprimé 6 bars
Aucun câble visible
Toute la partie électrique, l’ensemble des moteurs et câblerie est derrière le broyeur
Cyrogénie (option)
Injection d’azote liquide pour le broyage de produits humides et/ou gras
Informations
- Débit de vis : de 0 l/h jusqu’à 50 l/h par batch
- Débit du broyeur : de 0 l/h jusqu’à 50 l/h
- Granulométrie : de 5 mm jusqu’à 50 µm
- Lots à broyer : de 0 à 10 kg/h
- Dimensions : 1027 mm (longueur) x 786 mm (largeur) x 1476 mm (hauteur)
- Alimentation électrique : 380 volts
Finitions qualité pharma : inox 316L, Ra 0.8 (0.2 en option), certificats matière 3.1 et alimentarité, ANIA, FDA, Installation ATEX (en option). Aucun point de rétentions, Installation autonome.
UNIVERSAL MILL
Avantages
Versatile :
Changement et adaptation facile des outils de broyage (rotor à marteaux, rotor à pâles, rotor à broches)
Adaptable pour tous les secteurs d’activités et tous types de produits
Nettoyage et maintenance aisés
Multitude d’options possibles
